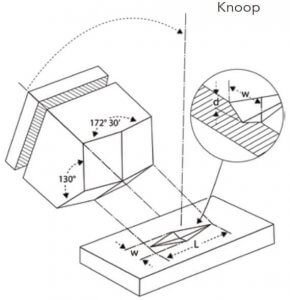

Aparte del ahorro de tiempo, la principal utilización de la prueba de dureza Knoop es la capacidad de probar capas finas con mayor facilidad. Alrededor de cualquier identación en un material habrá un área de deformación plástica. Si esta área deformada coincide con una interfaz (como el borde del material) o un área deformada similar de otra sangría, la lectura de dureza resultante será incorrecta. Esta área deformada está vinculada al tamaño de la penetración, y para garantizar las pruebas correctas, generalmente se recomienda que las identaciones estén separadas por lo menos 2.5 veces la diagonal de la penetración. La forma alargada de la muesca Knoop significa que se pueden colocar mucho más juntas que una prueba de dureza Vickers con la misma carga. Además, si la dureza varía mucho con la profundidad, la muesca de Vickers puede verse distorsionada por este cambio; es decir, la diagonal paralela al cambio de dureza se verá afectada por el gradiente de dureza. También se debe tener cuidado de que el grosor del material sea suficiente para la prueba. Para las pruebas de dureza de Vickers, el grosor también debe ser al menos 2,5 veces la medida diagonal. Sin embargo, debido a que la sangría Knoop es menos profunda que la de Vickers en la misma carga, se pueden analizar muestras significativamente más delgadas.
