Durómetros Universales

Universal Hardness Tester

Wilson® UH4000

El durómetro universal serie UH4000 se diseñó para plantas de producción y laboratorios de producción de alto volumen. La serie UH4000 se encuentra disponible en tres configuraciones diferentes: UH4250, UH4250 AUTOMATION y UH4750. Los medidores de dureza universales se diseñaron para ejecutar varias escalas de dureza con una sola máquina, la mayoría de grandes cargas (> 5 kgf).

Gracias a su diseño robusto, es una máquina confiable e ideal para las condiciones duras de los talleres. Este innovador medidor de dureza cuenta con ciclos de prueba extremadamente rápidos y una torreta recientemente desarrollada para contener diversos indentadores y objetivos. El operario puede utilizar diversos métodos de prueba sin la necesidad de realizar cambios manuales en el indentador/objetivo. La estructura se compone de piezas de fundición sumamente sólidas y resistentes, así como una cubierta de torreta, que protegen el sistema de medición altamente preciso y el conjunto de la torreta contra golpes y factores externos, por ejemplo, piezas de prueba. La gran plataforma con ranuras en T de 300 mm [11,8 pulg.] x 400 mm [15,7 pulg.] y su capacidad de carga permiten poner a prueba piezas grandes y pesadas.

Ventajas Competitivas

#MESS10Años #LaboratorioAcreditado #Metrología #Metrology #Metalografía #Metallography #Buehler #Dureza #DurómetroUniversal #UH4000 #UniversalHardnessTester #HardnessTesting #BuehlerSolutionsCenter

Cero cambios manuales

Lista para piezas pesadas

Estructura de Acero. Alta precisión

  • La exclusiva torreta de 8 posiciones garantiza la instalación de todas las herramientas de prueba. Ya no es necesario cambiar manualmente los indentadores y los objetivos.
  • Movimiento automático y manual en el eje Z.
  • La plataforma para servicio pesado de 300 mm [11,8 pulg.] x 400 mm [15,7 pulg.] se ocupa de las piezas y los componentes; la base con ranuras en T de 12 mm en la plataforma ofrece una flexibilidad total para morsas de sujeción especial.

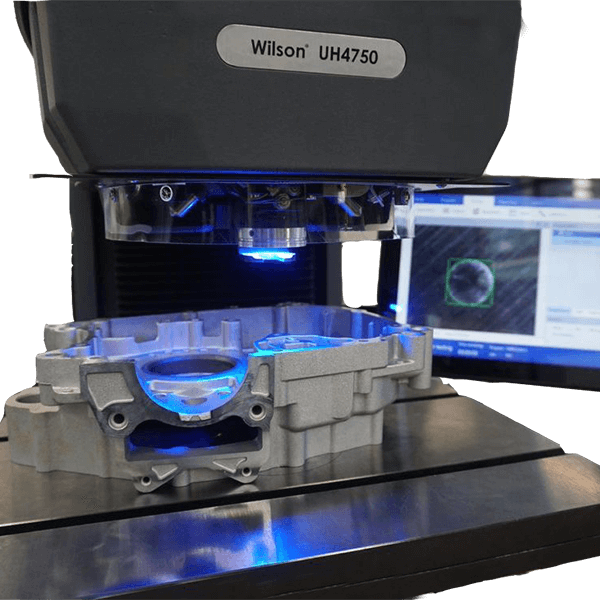

  • Iluminación del espacio de trabajo para optimizar la visibilidad sobre las piezas.


  • La estructura se compone de una fundición de acero sumamente sólida ideal para los entornos de producción.
  • La tecnología de celdas de carga de bucle cerrado garantiza alta precisión y repetibilidad de los resultados de medición.

Especificaciones.

Universal Hardness Tester – Wilson® UH4000

-

Escalas de dureza

Rango de carga de prueba

Tipo de carga de prueba

Óptica

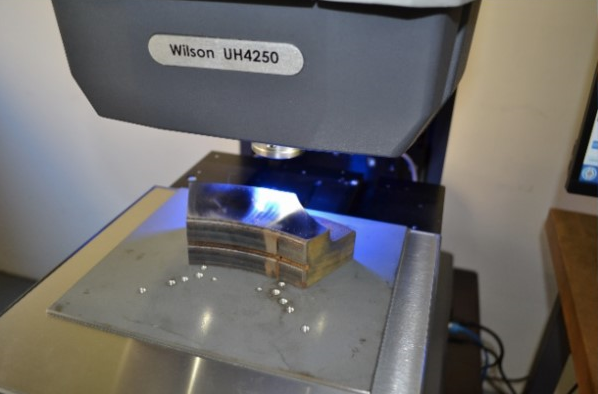

UH4250

HV 0,5 – HB 10/250

0,5-250 kgf

Bucle cerrado

Cámara digital USB 3 de 5 megapíxeles con
zoom digital y enfoque automático

UH4750

HV 3 – HBW 10/750

3-750 kgf

Bucle cerrado

Cámara digital USB 3 de 5 megapíxeles con
zoom digital y enfoque automático

Torreta

Distancia de trabajo larga para objetivos (opcional)

Indentadores (opcional)

8 posiciones para indentadores y objetivos

2,5x (opción L con anillo de luz), 5x 10x, 20x, 40x, 50x

Bolas de carburo Brinell de 1 mm; 2,5 mm;
5,0 mm y 10,0 mm, cono de diamante Rockwell,
indentadores de bola de carburo 1/16”; 1/8”; 1/4”; 1/2”,
diamante Vickers y diamante Knoop

8 posiciones para indentadores y objetivos

2,5x (opción L con anillo de luz), 5x 10x, 20x, 40x, 50x

Bolas de carburo Brinell de 1 mm; 2,5 mm;
5,0 mm y 10,0 mm, cono de diamante Rockwell,
indentadores de bola de carburo 1/16”; 1/8”; 1/4”; 1/2”,
diamante Vickers y diamante Knoop

Normas de prueba

Brinell (ISO 6506-1, ASTM E10),
Vickers (ISO 6507-1, ASTM E92),
Rockwell (ISO 6508-1, ASTM E18),
Knoop (ISO4545-1, ASTM E384),
Indentación con bola de prueba en plástico (ISO 2039-1, 2039-2)

Brinell (ISO 6506-1, ASTM E10),
Vickers (ISO 6507-1, ASTM E92),
Rockwell (ISO 6508-1, ASTM E18),
Knoop (ISO4545-1, ASTM E384),
Indentación con bola de prueba en plástico (ISO 2039-1, 2039-2)

Eje de rotación Z

Volante manual y accionamiento en eje Z automático

Volante manual y accionamiento en eje Z automático

Altura/peso máximo de la muestra

300 mm (11,8 pulg.), 70 kg (154 lb)

300 mm (11,8 pulg.), 70 kg (154 lb)

Dimensiones de plataforma de prueba

Plataforma con ranuras en T de 12 mm de ancho, 300 mm
[11, 8 pulg.] x 400 mm [15,7 pulg.]

Plataforma con ranuras en T de 12 mm de ancho, 300 mm
[11, 8 pulg.] x 400 mm [15,7 pulg.]

Dimensiones de máquina (ancho x largo x alto)

704 mm (28 pulg.) × 534 mm (21 pulg.) × 995 mm (39,2 pulg.)

704 mm (28 pulg.) × 534 mm (21 pulg.) × 995 mm (39,2 pulg.)

Peso neto de la máquina

300 kg (660 lb)

300 kg (660 lb)

Suministro de energía

110-240 V/50-60 HZ

110-240 V/50-60 HZ

DURÓMETRO
UH4250
Automation

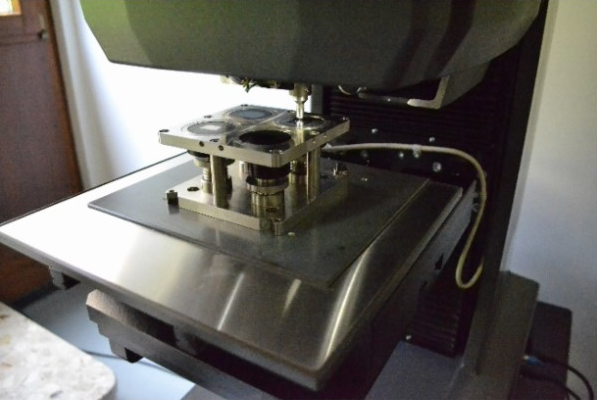

Mesa automática en dos configuraciones

En  este video podrán apreciar la velocidad y exactitud de la mesa en relación al equipo-software Diamet.

Excelente propuesta para los clientes de alto volumen que usen más de una escala.

Demo Webinars

Estamos preparando varios webinars en vivo para sesiones DEMO, junto con el nuevo RH2150 -listo para el lanzamiento-.

Déjanos tus datos en el formulario de abajo y con gusto te compartiremos los materiales de este nuevo lanzamiento, así como te mantendremos informado para que te registres en los WEBINAR.

Ventajas Competitivas

Dos configuraciones

Automatización en dos configuraciones: Con monitor externo, Integrado al marco del instrumento.

Alto Volumen

Excelente propuesta para los clientes de alto volumen que usen más de una escala.

¿Te interesa descargar el folleto del UH4250 AUTOMATION, catálogo de durómetros, Folleto del Diamet, Guía de aplicación de bloques de prueba o el Programa de medidores antiguos Wilson?
